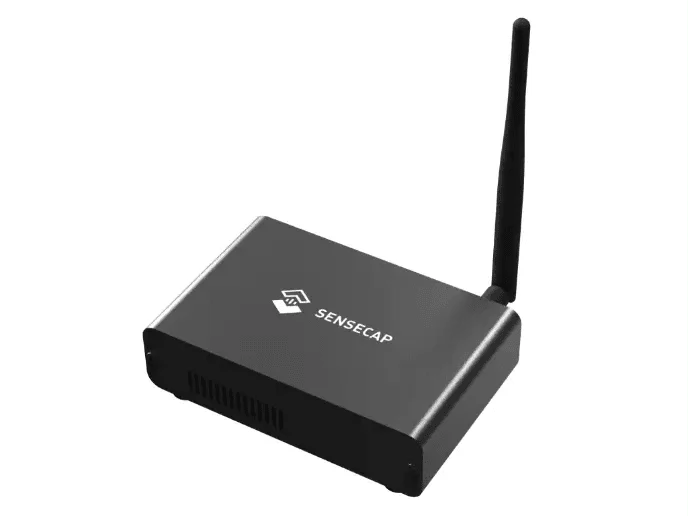

STS Collective OpenMANET SenseCAP HaLow Mesh Gateway – M1 Modificado (WM6108, Nodo Fuera de Red de 915MHz, Preflasheado)

Puerta de enlace STS Collective OpenMANET SenseCAP – Nodo de malla autónomo de alta potencia

La Puerta de enlace STS Collective OpenMANET SenseCAP es un dispositivo de red de malla modificado de alto rendimiento, basado en la probada plataforma SenseCAP M1, actualizado de LoRa a Wi-Fi HaLow (802.11ah) utilizando un módulo de radio WM6108 y precargado con el firmware OpenMANET.

Esta conversión transforma una puerta de enlace LoRaWAN tradicional en un nodo de comunicación de malla basado en IP de largo alcance, lo que permite una red totalmente autónoma y sin infraestructura con un ancho de banda significativamente mayor y capacidades en tiempo real en comparación con LoRa.

Qué lo hace diferente

Este no es un SenseCAP M1 estándar.

• El módulo LoRa (WM1302) original ha sido reemplazado por una radio Wi-Fi HaLow (WM6108)

• Completamente rediseñado para la red de malla OpenMANET

• Diseñado para la comunicación IP en tiempo real, no para telemetría LoRa de bajo ancho de banda

Resultado: un verdadero nodo de red de malla de largo alcance, no solo una puerta de enlace de sensores.

Capacidades principales

📡 Redes Wi-Fi HaLow (915 MHz) de largo alcance

• Radio WM6108 HaLow operando en 902–928 MHz (EE. UU.)

• Alcance extendido con fuerte penetración de obstáculos

• Soporte de antena externa para implementaciones optimizadas

🔗 Malla autoformante (BATMAN-V)

• Descubrimiento y enrutamiento automático de nodos

• Comunicación multisalto a través de nodos distribuidos

• Arquitectura de red plana: 10.41.0.0/16

• Agregue nodos para escalar la cobertura sin problemas

🔒 Comunicaciones privadas y autónomas

• Sin dependencia de ISP, celulares o infraestructura centralizada

• Red totalmente local y controlada por el usuario

• Admite herramientas, servicios e integraciones basados en IP estándar

🌐 Plataforma completa basada en Linux

• Desarrollado por Raspberry Pi 4 (variantes de 2 a 8 GB de RAM)

• Almacenamiento de 64 GB para firmware, registros y expansión

• Capaz de ejecutar servicios adicionales junto con la red de malla (siempre que sean instalables en openwrt)

❄️ Construido para operación continua

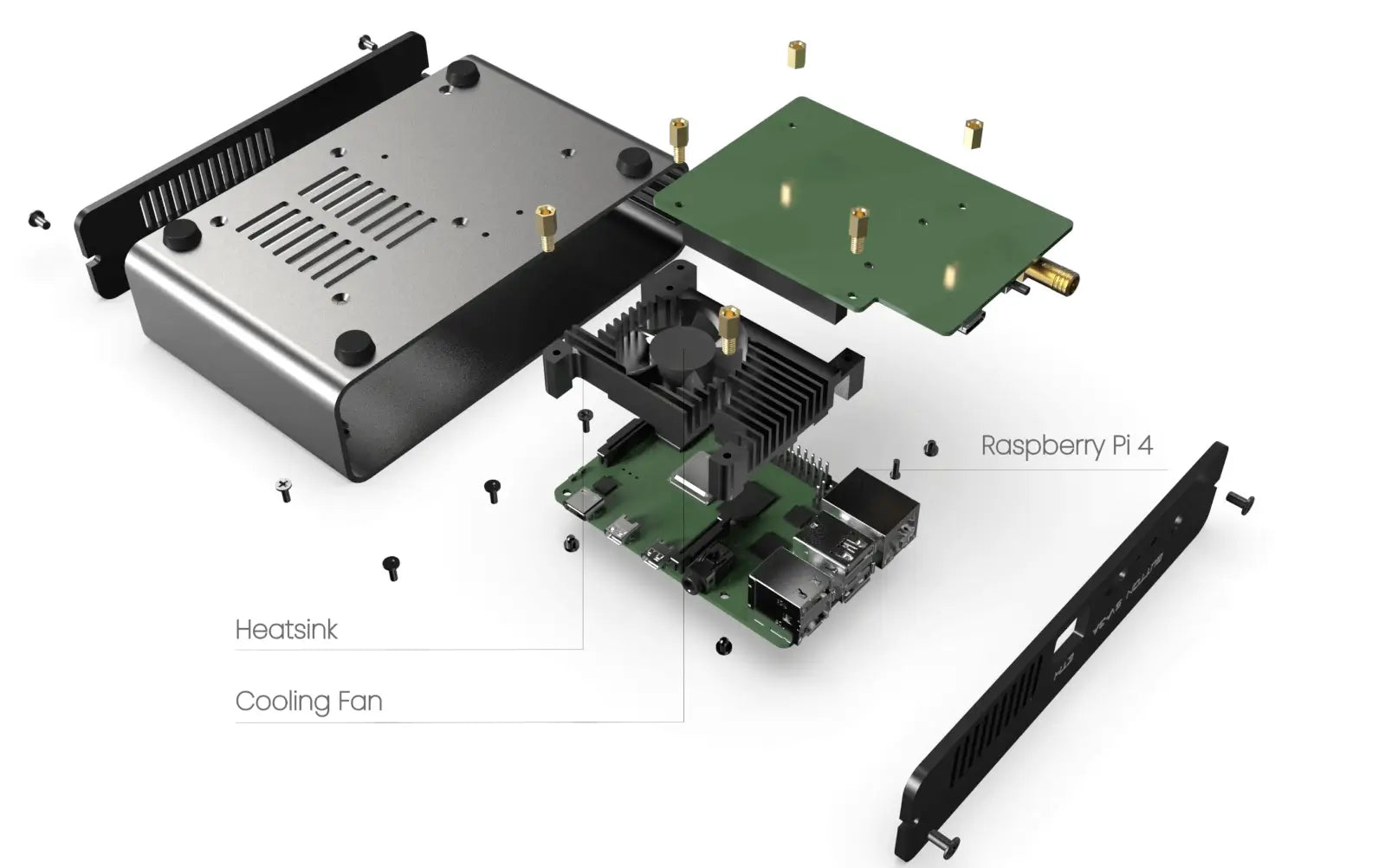

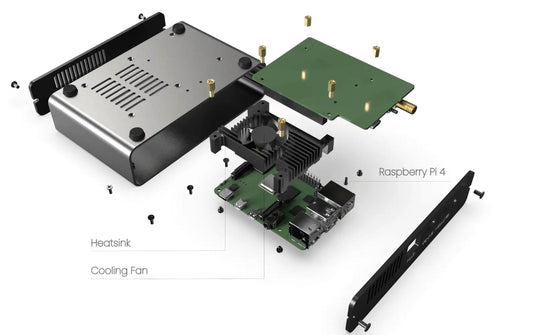

• Carcasa de aluminio con refrigeración activa (disipador de calor + ventilador)

• Diseñado para un tiempo de actividad prolongado en entornos reales

Notas importantes de implementación

• Solo un puerto Ethernet

  • No puede actuar como acceso de cliente y puerta de enlace ascendente simultáneamente sin configuración adicional



• Se requieren al menos 2 nodos para formar una red de malla funcional

• Mejor utilizado como parte de una implementación multinodo

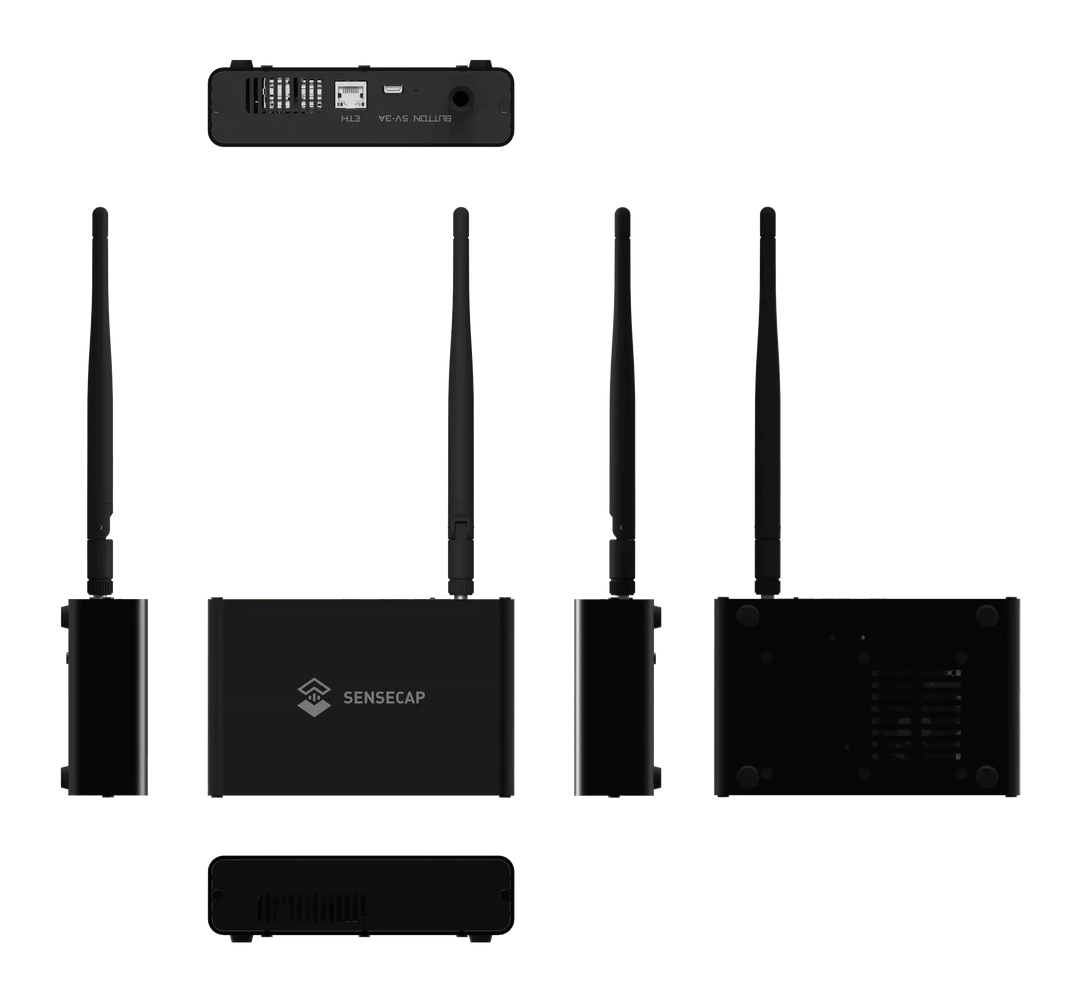

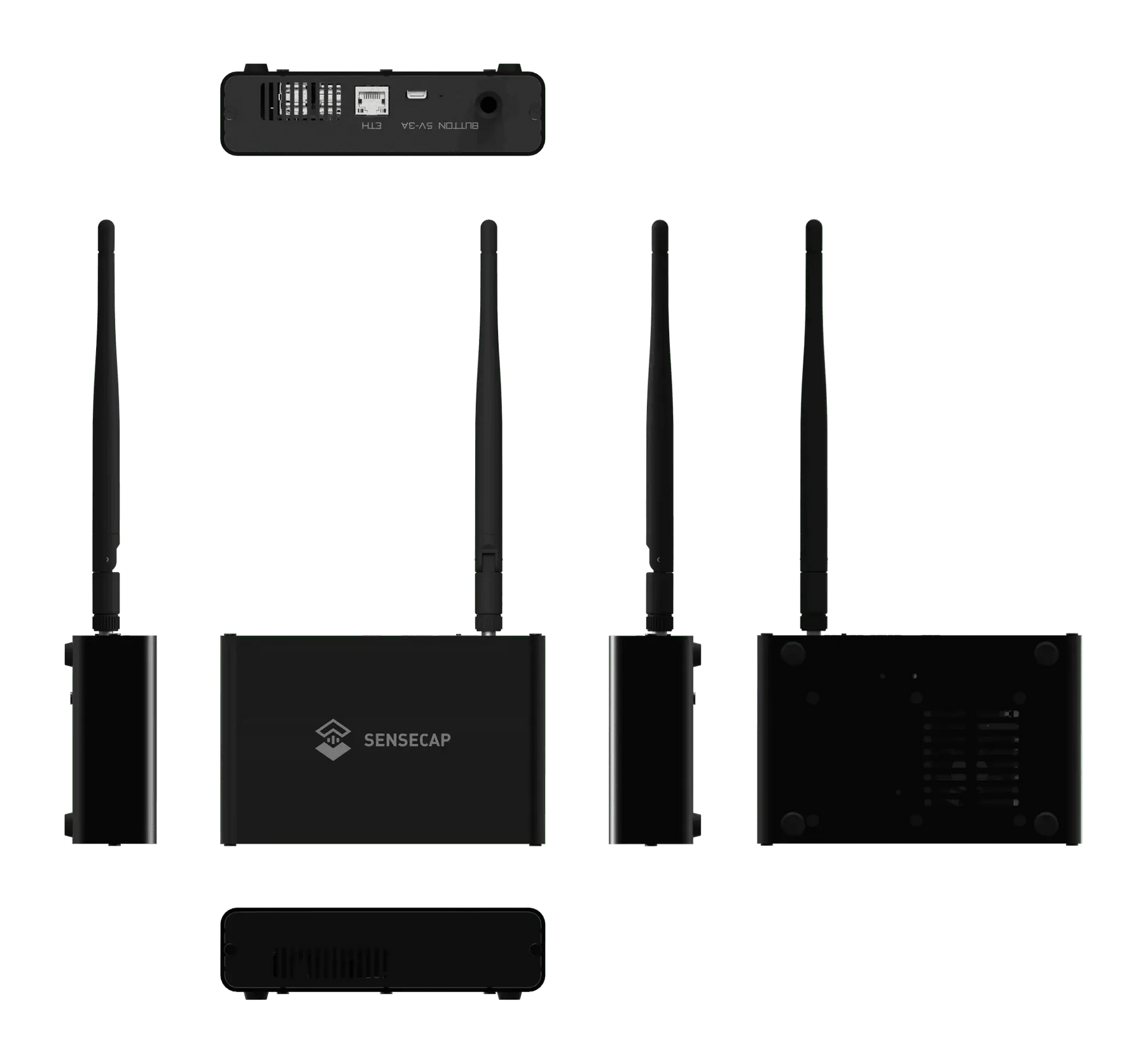

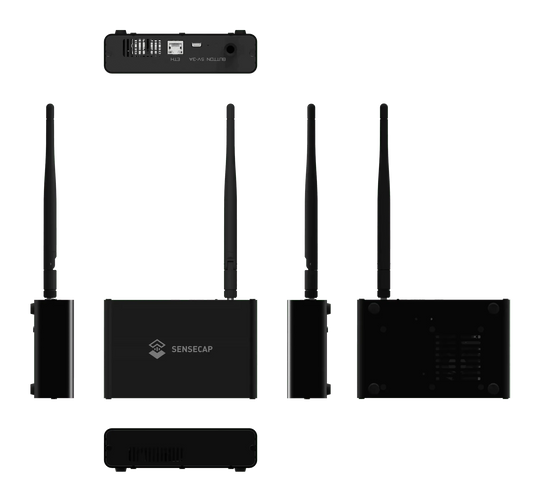

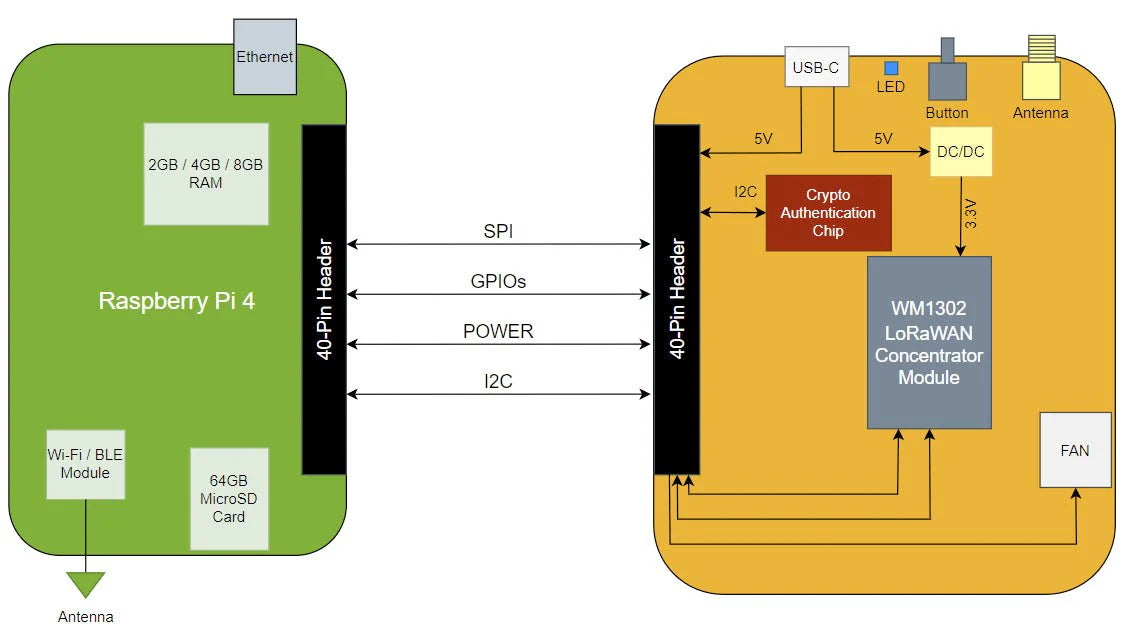

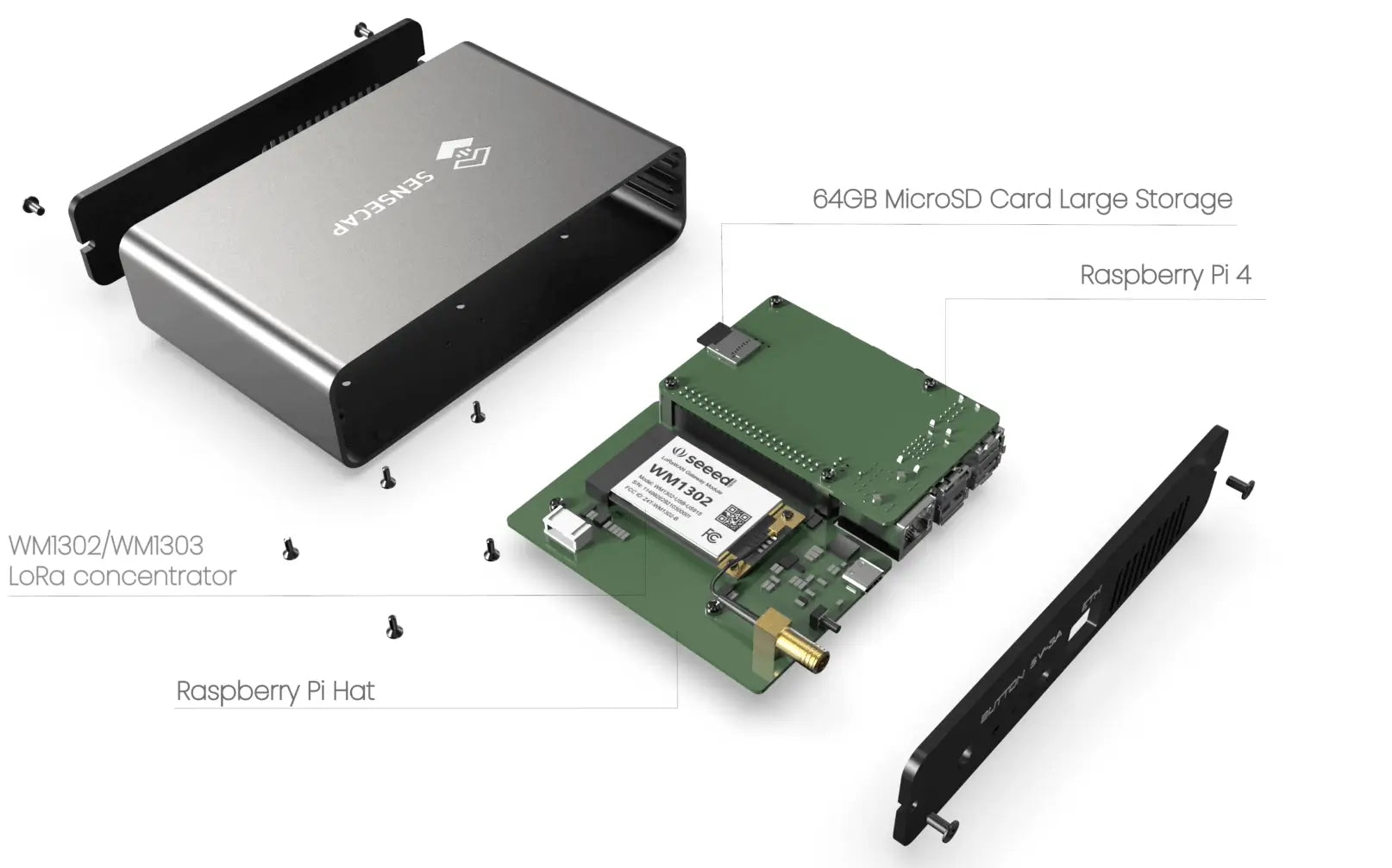

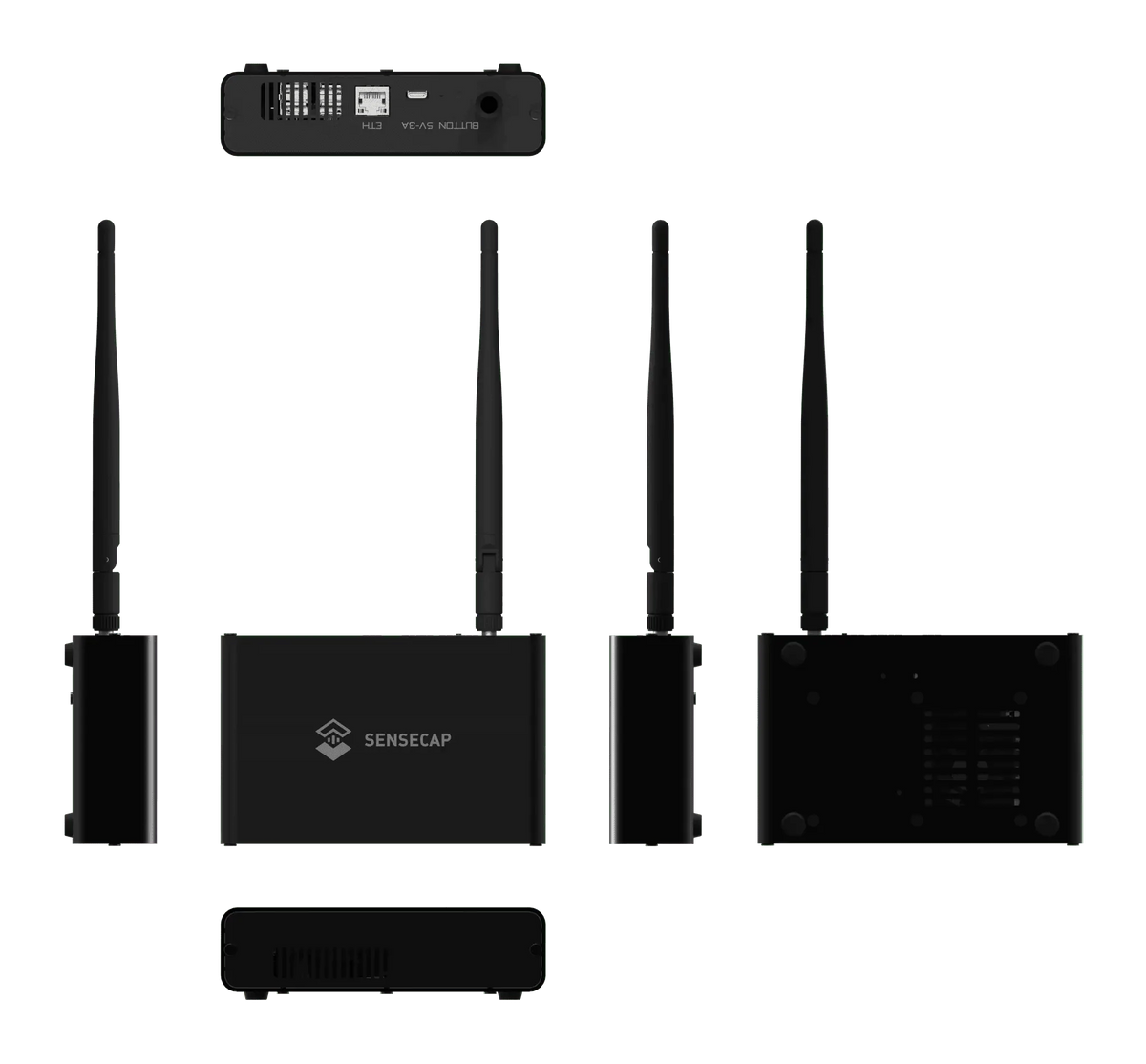

Descripción general del hardware

• Plataforma: SenseCAP M1 modificado

• CPU: Raspberry Pi 4 (ARM Cortex-A72 de cuatro núcleos a 1,5 GHz)

• RAM: 2GB / 4GB / 8GB (varía según la unidad)

• Almacenamiento: MicroSD de 64GB

• Radio (modificada): WM6108 Wi-Fi HaLow (reemplaza el módulo LoRa)

• Wi-Fi: 2.4 GHz + 5 GHz (acceso de cliente/AP)

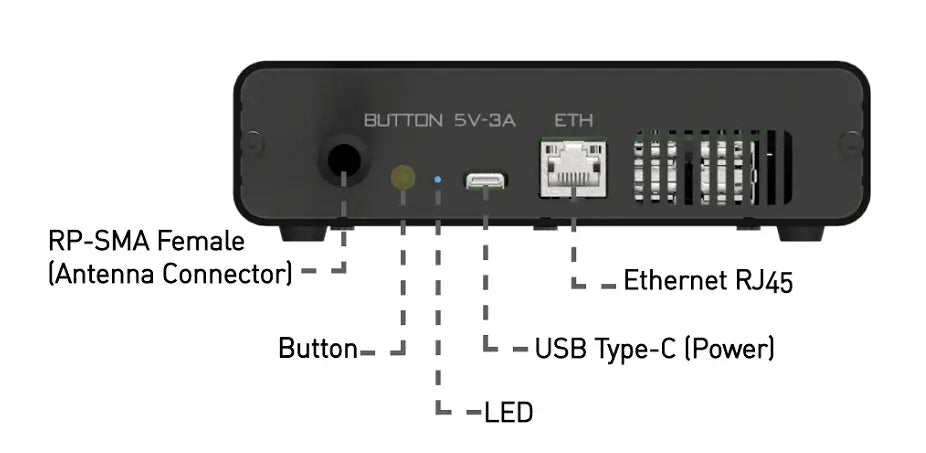

• Ethernet: 1x RJ45

• Alimentación: USB-C (5V, 3A)

• Antena: RP-SMA externa (sub-GHz)

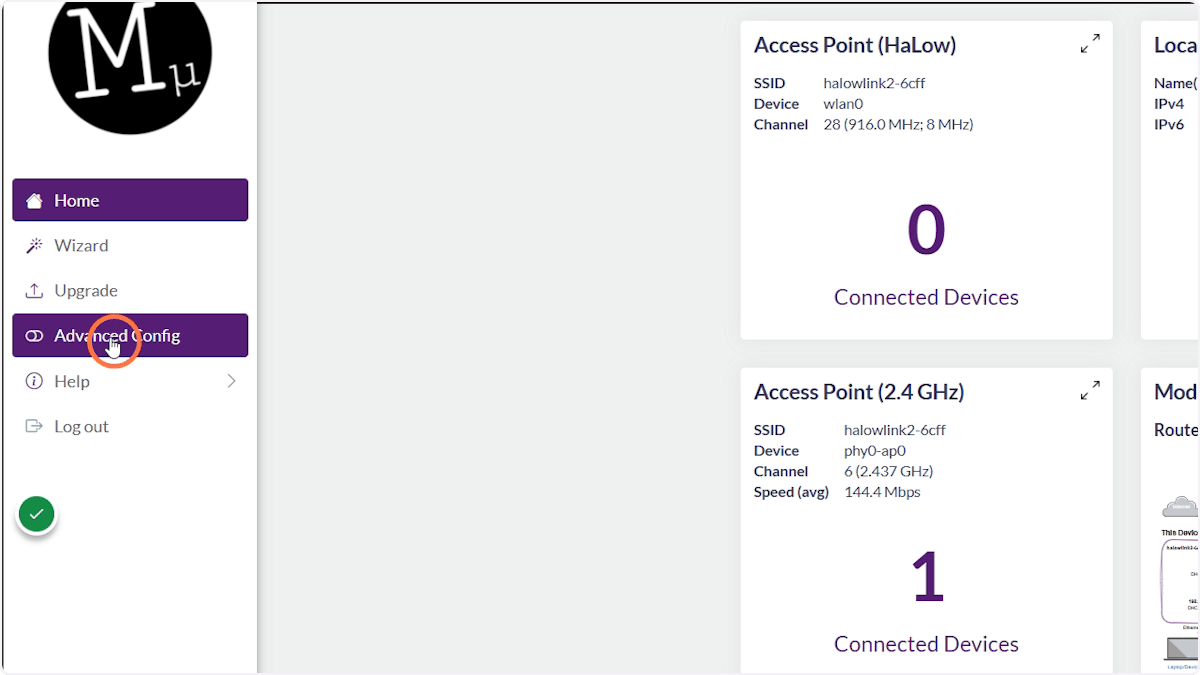

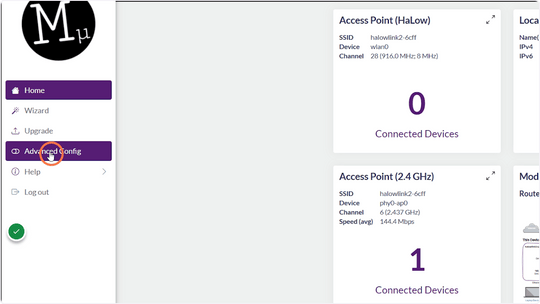

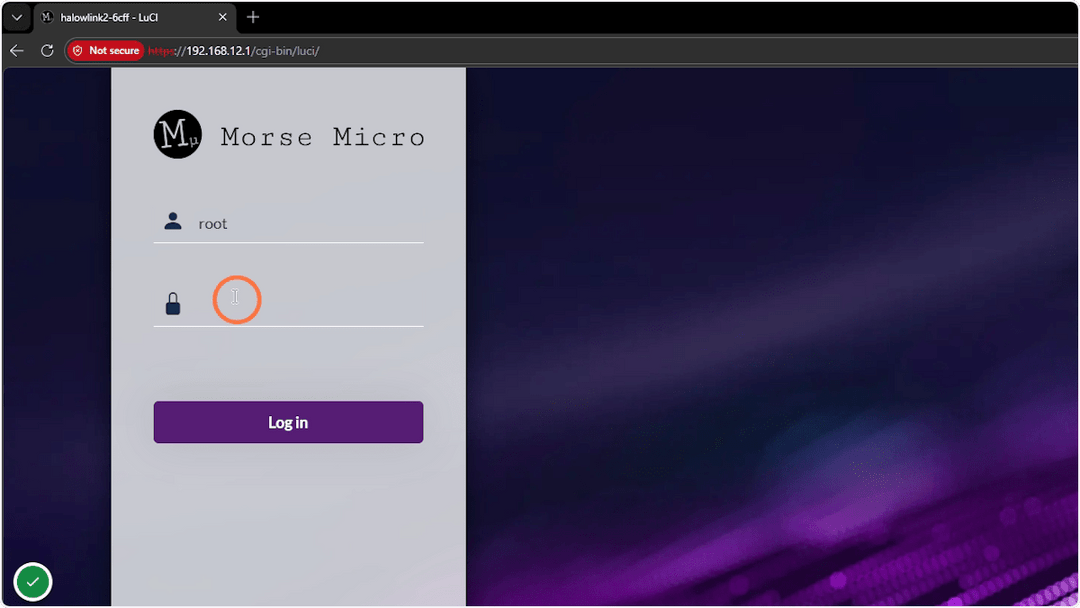

Preflasheado con firmware OpenMANET

• Firmware OpenMANET basado en OpenWRT preinstalado

• Preconfigurado para una implementación inmediata de malla

  • Enrutamiento BATMAN-V

  • DHCP + acceso local

  • Controladores HaLow optimizados

No se requiere flashear, compilar ni configurar.

Casos de uso

• Redes de comunicaciones autónomas

• Respuesta a emergencias / desastres

• Implementaciones rurales o de gran área

• Redes locales enfocadas en la privacidad

• Equipos de campo y coordinación móvil

• Redes de mando de Airsoft / milsim

Configuración y documentación

Para configuración, y uso avanzado:

👉 https://openmanet.github.io/docs/

Notas de STS Collective

• Modificado y configurado profesionalmente para la operación OpenMANET

• Convierte hardware LoRa heredado en un nodo de malla de alto rendimiento

• Sin suscripciones, sin dependencia de la nube

• Diseñado para usuarios que desean control sobre su infraestructura de comunicaciones
